Аппараты точечной сварки: от физики импульса до промышленной автоматизации

В современной промышленности, где ключевыми метриками эффективности выступают такт выпуска продукции и минимизация операционных расходов, технология соединения металлов локальным нагревом сохраняет статус безальтернативного лидера для серийного производства тонколистовых конструкций. Фундаментальное преимущество метода заключается в экстремально высокой скорости формирования соединения: современные автоматизированные линии способны выполнять до 60 сварных циклов в минуту на одном посту, что недостижимо для дуговых или газовых процессов, требующих времени на подачу присадочного материала и защиту сварочной ванны. Критически важным фактором экономической целесообразности является отсутствие расходных материалов в традиционном понимании: процесс не требует защитных газов, флюсов, электродной проволоки или керамических сопел, что исключает переменные затраты на материалы и упрощает логистику производственного участка. Энергия подводится непосредственно в зону контакта через медные электроды, а формирование соединения происходит за счет выделения джоулева тепла при прохождении импульса тока силой от 5 до 12 кА через пакет листов. Такая физика процесса обеспечивает идеальную совместимость с роботизированными манипуляторами и многоосевыми порталами, позволяя интегрировать сварочные головки в гибкие производственные ячейки, где траектория движения инструмента программируется с точностью до десятых долей миллиметра. Отсутствие открытой дуги и брызг расплавленного металла снижает требования к средствам индивидуальной защиты оператора и системам вентиляции цеха, делая точечная сварка наиболее экологичным и безопасным решением для конвейерной сборки крупных узлов.

Масштабы применения данной технологии в автомобилестроении служат наглядной иллюстрацией её уникальной производительности и технологической зрелости. Кузов современного легкового автомобиля представляет собой сложную пространственную конструкцию, содержащую от 4 000 до 6 000 индивидуальных сварных точек, обеспечивающих монолитность несущей системы и краш-безопасность пассивной защиты. Полная сборка белого кузова (Body-in-White) на высокоскоростном конвейере занимает всего 20–40 минут, что было бы физически невозможно при использовании любых других методов соединения, требующих ручной подготовки кромок или длительного времени кристаллизации шва. Для реализации таких процессов используются специализированные аппараты точечной сварки, рассчитанные на миллионы циклов без потери качества, способные выдерживать колоссальные механические нагрузки от усилия сжатия электродов (до 6–8 кН) и термические удары при коммутации токов короткого замыкания. Надежность оборудования базируется на применении износостойких сплавов меди (например, бронзы БрХ или БрНБТ) для изготовления электродов, сохраняющих геометрию рабочей поверхности даже после сотен тысяч срабатываний, а также на использовании инверторных источников питания постоянного тока (DC), обеспечивающих стабильность тепловложения независимо от колебаний напряжения в промышленной сети. Воспроизводимость результата гарантируется жестким контролем трех параметров каждого цикла: силы сжатия, величины тока и длительности импульса, которые синхронизируются с точностью до 1 мс, исключая человеческий фактор и обеспечивая идентичность каждой тысячи точек в партии.

Физика импульса: как формируется сварное ядро при контактной сварке

Фундаментальной основой процесса соединения металлов давлением и нагревом является управление тепловыделением в узкой зоне контакта, где электрическая энергия трансформируется в тепловую согласно закону Джоуля–Ленца. Ключевым физическим явлением, инициирующим плавление, выступает контактное сопротивление на границе раздела двух соединяемых листов металла. В отличие от объемного сопротивления материала, где электроны движутся относительно свободно, поверхность металла даже после механической зачистки имеет микроскопические неровности и оксидные пленки, создающие барьер для прохождения тока. При сжатии листов электродами реальная площадь контакта ограничивается лишь выступами микрорельефа (асперритетами), через которые протекает весь сварочный ток. Именно в этих точках плотность тока достигает экстремальных значений, вызывая интенсивное локальное выделение тепла $Q = I^2 * R * t$, где $R$ — суммарное контактное сопротивление. Температура в зоне мостиков быстро превышает точку плавления основного металла, образуя жидкую линзообразную зону, известную как сварное ядро. Важно отметить терминологическую точность: контактная сварка представляет собой обобщающий класс технологий, включающий стыковую, шовную и рельефную сварку, тогда как точечная сварка является её наиболее распространенной и технологически отработанной формой, применяемой для создания дискретных соединений внахлестку.

Критическим аспектом термодинамики процесса является роль механического давления, создаваемого электродами, которое выполняет двойную функцию: обеспечение необходимого контактного сопротивления и удержание расплава в заданном объеме. Давление электродов, обычно варьирующееся в диапазоне от 2 до 6 кН в зависимости от толщины пакета, предотвращает преждевременное разделение листов под действием теплового расширения и паров металла. Без достаточного усилия сжатия расплавленный металл был бы выдавлен из зоны соединения наружу, образуя дефект типа «выплеск», что привело бы к непровару и снижению несущей способности соединения. Более того, давление играет решающую роль на стадии кристаллизации: после отключения сварочного тока жидкое ядро начинает затвердевать, и при этом происходит значительная усадка объема металла. Если бы давление снималось мгновенно, в центре ядра образовались бы усадочные раковины и поры, ослабляющие структуру. Однако благодаря тому, что точечная сварка предполагает сохранение усилия сжатия в течение фазы проковки (времени после прохождения тока), кристаллизация происходит под постоянным внешним давлением. Это обеспечивает плотную посадку атомов кристаллической решетки, выдавливание остаточных газов и неметаллических включений к периферии ядра, формируя монолитную структуру без внутренних дефектов.

Зависимость геометрии и качества сварного соединения от параметров импульса описывается квадратичной функцией от силы тока, что делает этот параметр наиболее чувствительным переменным в уравнении теплобаланса. Диаметр сварного ядра, который напрямую определяет прочность соединения на срез, пропорционален количеству введенной тепловой энергии, управляемой произведением квадрата силы тока на время его протекания ($I^2 * t$). Даже незначительное изменение силы тока на 5–10% приводит к изменению тепловложения на 10–20%, что может кардинально изменить размер ядра: при недостатке энергии формируется малое ядро с низкой прочностью, а при избытке — перегрев, глубокие вмятины от электродов и сквозные прожоги листа. Время прохождения импульса, измеряемое обычно в десятках или сотнях миллисекунд (циклы промышленной частоты 50 Гц), должно быть строго синхронизировано с теплопроводностью материала. Для сталей с высокой теплопроводностью требуется мощный и короткий импульс, чтобы тепло не успело рассеяться в окружающий массив металла до достижения температуры плавления. И наоборот, для материалов с низкой теплопроводностью или повышенной склонностью к закалке (например, некоторые марки высокоуглеродистых сталей) необходим более плавный профиль нагрева с увеличенной длительностью, чтобы избежать образования хрупких мартенситных структур в околошовной зоне. Понимание этой тонкой взаимосвязи между электродинамикой, теплообменом и механикой деформации позволяет инженерам-технологам разрабатывать режимы сварки, обеспечивающие стабильное формирование ядра диаметром, превышающим минимально допустимые значения по стандартам (обычно $d_{ядра} ≥ 4\sqrt{t}$, где $t$ — толщина листа), гарантируя надежность конструкции в условиях динамических и статических нагрузок.

Материалы и их влияние на режимы сварки

Выбор оптимальных технологических параметров процесса соединения металлов диктуется фундаментальными физико-химическими свойствами соединяемых материалов, среди которых ключевыми являются удельное электрическое сопротивление, теплопроводность и температура плавления. Низкоуглеродистые стали, составляющие основу большинства металлоконструкций в автомобилестроении и приборостроении, обладают наиболее благоприятным сочетанием характеристик для данного метода. Их умеренное удельное сопротивление (порядка 0,1–0,2 мкОм·м) и относительно низкая теплопроводность позволяют эффективно концентрировать тепловую энергию в зоне контакта. Стандартный режим для листов толщиной 1,0–1,5 мм предполагает использование импульсов тока силой 8–12 кА длительностью 100–300 мс. Такое соотношение параметров обеспечивает быстрый нагрев до температуры плавления (около 1500°C) без критического перегрева околошовной зоны, формируя ядро с требуемой геометрией за минимальное время цикла.

Нержавеющие стали аустенитного класса, такие как AISI 304 или 316, предъявляют иные требования к термодинамике процесса из-за своего высокого удельного электрического сопротивления, которое в 5–7 раз превышает аналогичный показатель низкоуглеродистой стали. Это свойство приводит к интенсивному выделению тепла даже при меньших значениях протекающего тока. Следовательно, для предотвращения перегрева поверхности и образования глубоких вмятин от электродов необходимо снижать силу тока, одновременно увеличивая длительность импульса для обеспечения равномерного прогрева объема металла. Кроме того, низкая теплопроводность нержавеющих сталей препятствует быстрому отводу тепла в массив детали, что требует тщательного контроля времени охлаждения для избежания межкристаллитной коррозии в околошовной зоне. Нарушение этого баланса часто приводит к тому, что точечная сварка выполняется с дефектами структуры, связанными с перегревом или недостаточной пластичностью шва в момент кристаллизации.

Ситуация кардинально усложняется при работе с алюминиевыми сплавами, которые характеризуются экстремально высокой теплопроводностью (в 3–4 раза выше, чем у стали) и низким удельным сопротивлением. Для компенсации быстрого рассеивания тепловой энергии в теле детали требуется применение импульсов тока колоссальной мощности — в 3–4 раза превышающей значения для стальных аналогов, достигающей 30–45 кА и более. Критическим фактором становится также материал электродов: стандартная медь быстро сплавляется с алюминием, теряя форму и проводимость, поэтому необходимо использовать специализированные электроды из дисперсно-упрочненных сплавов, таких как хромовая бронза (БрХ) или циркониевая медь, обладающие повышенной твердостью и жаропрочностью. Даже при соблюдении этих условий окно допустимых режимов для алюминия крайне узко: малейшее отклонение параметров ведет либо к отсутствию проплавления из-за быстрого отвода тепла, либо к сквозному прожогу тонкого листа.

Наиболее сложной инженерной задачей является соединение разнородных пар металлов, например, стали с алюминием. Прямая точечная сварка таких комбинаций практически невозможна в классическом исполнении из-за резкой разницы в температурах плавления (разница около 900°C) и склонности к образованию хрупких интерметаллидных фаз (FeAl, FeAl2, FeAl3) в зоне контакта. Эти промежуточные соединения обладают низкой пластичностью и становятся очагами разрушения под нагрузкой. Для реализации таких узлов требуются сложные технологические приемы, включая использование промежуточных биметаллических вставок, нанесение специальных покрытий или применение гибридных методов с предварительным нагревом, что существенно удорожает и усложняет процесс. Ошибки в подборе режима для любых материалов неизбежно ведут к критическим дефектам: прожогам, нарушающим герметичность, недогреву, снижающему прочность на срез до 50% от номинала, или образованию трещин в зоне термического влияния, что делает соединение непригодным для эксплуатации в ответственных конструкциях.

Типичные дефекты точечной сварки по материалам и их причины:

• Прожог основного металла: вызван избыточной силой тока или чрезмерной длительностью импульса при сварке тонколистовых материалов с низкой теплопроводностью.
• Непровар (малое ядро): следствие недостаточного тока, малого времени сварки или слишком высокого давления электродов, сжимающего контактное сопротивление.
• Трещины в ядре и околошовной зоне: возникают при сварке закаливающихся сталей из-за слишком быстрого охлаждения и образования хрупких мартенситных структур без последующего отпуска.
• Выплеск расплава наружу: результат несбалансированности между давлением сжатия и объемом расширяющегося расплава, часто усугубляемый загрязнением поверхности оксидами или маслом.

Эволюция оборудования: от ручных клещей до многоточечных машин

История развития технологий контактного соединения металлов представляет собой непрерывный процесс адаптации оборудования к растущим требованиям промышленности по скорости, точности и воспроизводимости процессов. На начальном этапе и в сегменте ремонтно-восстановительных работ доминирующее положение занимают ручные сварочные клещи, представляющие собой компактные устройства с рычажным или пневматическим приводом сжатия. Такие системы предназначены для выполнения единичных операций или мелкосерийного производства, где толщина соединяемого пакета низкоуглеродистой стали не превышает 2,0–2,5 мм. Оператор вручную позиционирует электроды, контролируя усилие сжатия мышечной силой или давлением сжатого воздуха, что вносит существенную долю субъективной ошибки в процесс. Несмотря на низкую производительность (не более 10–15 точек в минуту) и зависимость качества от человеческого фактора, ручные клещи остаются незаменимыми для доступа в труднодоступные зоны сложных конструкций, где автоматизация физически невозможна.

С ростом масштабов производства, особенно в автомобильной индустрии середины XX века, возникла потребность в механизации процесса, что привело к появлению подвесных систем с балансирными устройствами. В такой конфигурации сварочные клещи подвешиваются на манипуляторе с противовесами, компенсирующими вес оборудования, что позволяет оператору легко перемещать тяжелый инструмент вдоль кузова автомобиля. Эта эволюционная ступень стала переходным звеном между ручным трудом и роботизацией, позволяя одному рабочему выполнять до 40–50 сварных точек в минуту при сборке крупногабаритных узлов. Однако ключевой прорыв в обеспечении стабильности параметров произошел с внедрением стационарных аппаратов с числовым программным управлением (ЧПУ) и микропроцессорными контроллерами. Современные аппараты точечной сварки этого класса способны управлять формой импульса тока с миллисекундной точностью, реализуя сложные профили нагрева (например, предварительный подогрев, основной импульс, отпуск), что критически важно для сварки высокопрочных сталей и алюминиевых сплавов. Микропроцессорная система постоянно мониторит сопротивление в зоне контакта и динамически корректирует параметры в реальном времени, исключая влияние колебаний напряжения в сети и износа электродов.

Для массового производства крупных плоских или слабопрофилированных деталей, таких как автомобильные двери, капоты или панели пола, были разработаны специализированные многоэлектродные системы. Машины точечной сварки такого типа оснащаются массивными кондукторами, на которых одновременно установлено от 10 до 50 пар электродов, подключенных к независимым или групповым источникам питания. Конструктивная особенность таких агрегатов позволяет выполнять десятки соединений за один такт прессования: деталь устанавливается в фиксатор, верхняя плита опускается, и все точки свариваются синхронно в течение 0,5–1 секунды. Это решение увеличивает производительность на порядок по сравнению с последовательной сваркой, однако требует высочайшей точности изготовления самой детали и оснастки, так как любое несоответствие геометрии заготовки приводит к непроварам из-за неравномерного прилегания электродов.

Вершиной эволюции технологии стали полностью роботизированные комплексы, интегрированные в гибкие производственные линии. В таких системах манипуляторы с шестью степенями свободы несут на себе сварочные головки, управляемые единой цифровой сетью предприятия. Ключевым отличием современного роботизированного комплекса является наличие систем адаптивного контроля качества: датчики измеряют расширение металла в процессе сварки, а системы технического зрения анализируют геометрию каждой точки сразу после её формирования. Если параметры выходят за допустимые пределы, робот может автоматически выполнить повторную сварку или пометить дефектную зону для последующего ремонта, обеспечивая 100% контроль продукции без остановки конвейера. Такие аппараты точечной сварки, объединенные в сеть, позволяют перенастраивать производственную линию на новую модель изделия за считанные часы путем загрузки новой программы, что обеспечивает беспрецедентную гибкость производства.

Как уровень автоматизации влияет на точность и производительность:

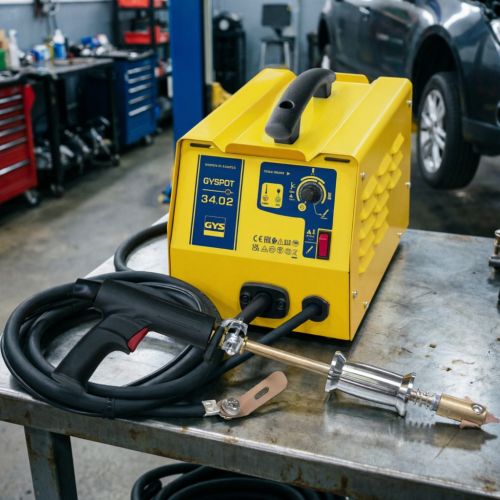

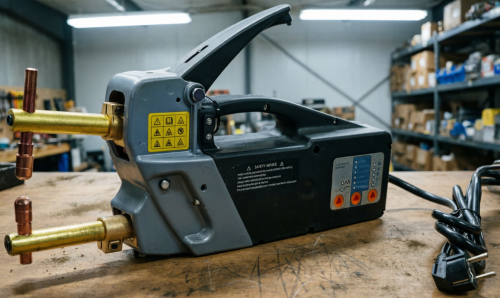

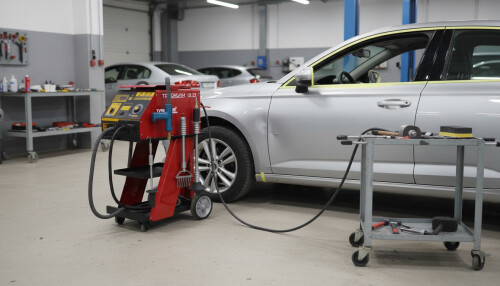

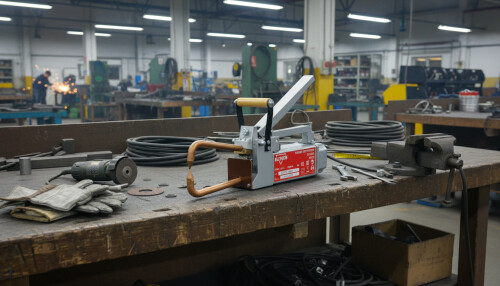

• Ручные клещи: Низкая повторяемость результатов из-за вариативности усилия сжатия и времени выдержки оператором; производительность ограничена 10–15 циклами в минуту.
• Подвесные системы: Повышение скорости до 40–50 точек в минуту за счет эргономики, но сохранение зависимости качества от квалификации оператора и его усталости в конце смены.

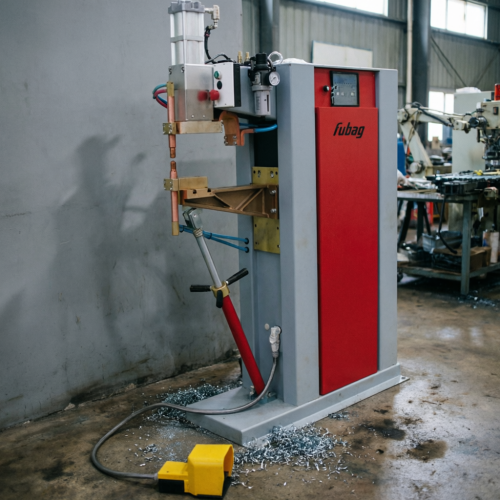

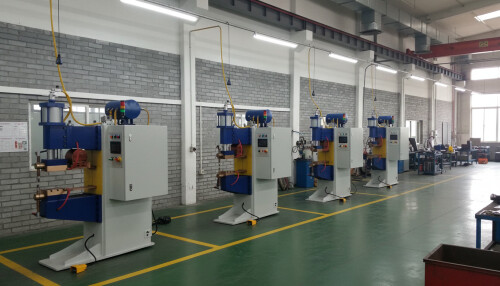

• Стационарные машины с ЧПУ: Исключение человеческого фактора из цикла формирования импульса; гарантия идентичности каждой точки благодаря микропроцессорному контролю тока и времени с точностью до 1 мс.
• Многоточечные кондукторные установки: Экстремальная производительность (до 3000 точек в час на одну установку) за счет параллельного выполнения операций, но высокая чувствительность к геометрическим допускам заготовок.
• Роботизированные комплексы с адаптивным контролем: Максимальная гибкость и возможность обработки сложных пространственных траекторий со встроенной системой 100% неразрушающего контроля качества каждой сварной точки в реальном времени.

Контроль качества: как проверить прочность сварной точки

Обеспечение надежности сварных соединений в ответственных конструкциях требует многоуровневой системы контроля, сочетающей периодические разрушающие испытания с непрерывным неразрушающим мониторингом каждого цикла. Фундаментальным методом верификации технологического процесса остается разрушающий контроль, выполняемый на выборочных образцах-свидетелях или вырезках из производственных деталей. Суть метода заключается в механическом разрыве соединения с последующим измерением диаметра полученного литого ядра. Согласно общепринятым инженерным стандартам и эмпирическим формулам, минимально допустимый диаметр ядра ($d$) должен удовлетворять условию $d ≥ 4\sqrt{t}$, где $t$ — толщина наиболее тонкого листа в пакете. Например, для стали толщиной 1,0 мм диаметр ядра должен составлять не менее 4,0 мм. Если при разрыве происходит выдергивание «пробки» металла из одного листа с сохранением целостности второго, соединение считается качественным. В случае же отрыва по плоскости контакта (межлистовой разрыв) без образования воронки фиксируется непровар, что свидетельствует о критическом нарушении режима формирования импульса или недостаточном усилии сжатия.

Параллельно с выборочными испытаниями в современном производстве внедряются методы неразрушающего контроля, позволяющие оценивать качество каждой точки в реальном времени без повреждения изделия. Наиболее распространенным подходом является анализ динамического сопротивления в зоне сварки: микропроцессорный контроллер в режиме реального времени строит кривую изменения сопротивления в течение всего цикла нагрева. Характер этой кривой содержит исчерпывающую информацию о физике процесса: плавное снижение сопротивления соответствует разогреву и пластической деформации мостиков контакта, а резкий скачок или падение сигнализирует о начале выплеска расплава или отсутствии проплавления. Для более глубокой диагностики внутренних дефектов, таких как поры или трещины в ядре, применяется ультразвуковая дефектоскопия. Специализированные датчики, работающие на частотах 5–10 МГц, позволяют визуализировать структуру литой зоны и точно измерить её размеры сквозь толщу металла, выявляя отклонения от номинала с точностью до десятых долей миллиметра.

Важнейшим этапом первичной приемки является визуальный осмотр поверхности соединения, который позволяет выявить макроскопические дефекты, свидетельствующие о грубых нарушениях технологии. Квалифицированный специалист оценивает глубину вмятин от электродов (которая не должна превышать 10–20% толщины листа), наличие следов выплеска расплавленного металла между листами, сквозных прожогов или радиальных трещин вокруг точки контакта. Однако даже при идеальной настройке оборудования и использовании передовых методов контроля точечная сварка может дать сбой из-за неудовлетворительной подготовки поверхности. Наличие оксидных пленок, остатков консервационных масел, влаги или окалины на стыкуемых поверхностях приводит к нестабильности контактного сопротивления. Оксиды, обладая высоким электрическим сопротивлением, вызывают локальный перегрев внешней поверхности еще до начала плавления в зоне контакта, что ведет к образованию поверхностных подгаров и неполноценному ядру. Масло, выгорая, создает газовую прослойку, препятствующую плотному сжатию листов, что неизбежно заканчивается выплеском или пористостью шва.

Инженерная практика однозначно подтверждает, что контактная сварка является процессом, крайне чувствительным к малейшим отклонениям входных параметров. Строгое соблюдение установленных режимов по силе тока, длительности импульса и усилию сжатия является обязательным условием получения проектной прочности соединения. Экспериментальные данные показывают, что отклонение силы тока всего на 10% от оптимального значения или снижение усилия сжатия на 15% приводит к падению статической прочности соединения на срез на 30–50%, делая узел непригодным для восприятия расчетных нагрузок. Поэтому система контроля качества должна включать не только проверку готовых изделий, но и постоянный мониторинг состояния электродов (своевременную правку и замену), чистоты поверхностей заготовок и стабильности параметров питающей сети, так как любой из этих факторов может стать причиной скрытого дефекта, способного привести к аварийному разрушению конструкции в процессе эксплуатации.

Промышленные кейсы: где применяются машины точечной сварки

Сфера применения технологий контактного соединения металлов охватывает критически важные отрасли промышленности, где требования к производительности, герметичности и весовым характеристикам изделий диктуют выбор специфических технологических режимов и конфигураций оборудования. В автомобилестроении, являющемся основным потребителем данной технологии, ключевым примером эффективности служит производство навесных элементов кузова, таких как двери, капоты и крышки багажников. Для сборки внутренней структуры автомобильной двери, состоящей из внешней панели, внутреннего усилителя и каркаса замка, широко используются многоэлектродные кондукторные установки. Такие агрегаты способны одновременно выполнять до 28 сварных точек за один такт сжатия, затрачивая на весь цикл, включая установку и извлечение детали, всего 8 секунд. Это обеспечивает такт выпуска, полностью синхронизированный со скоростью главного сборочного конвейера, позволяя производить тысячи комплектов дверей в сутки с высочайшей повторяемостью геометрии.

В секторе производства бытовой техники требования смещаются в сторону обеспечения абсолютной герметичности соединений, так как изделия часто эксплуатируются в условиях постоянного контакта с водой и агрессивными моющими средами. Ярким примером служит изготовление барабанов для стиральных машин из листов нержавеющей стали толщиной 0,8–1,2 мм. Конструкция барабана включает сотни перфорационных отверстий и соединительных швов, где машины точечной сварки формируют до 120 точек на каждом кольцевом стыке. Критическим параметром здесь становится отсутствие даже микроскопических сквозных прожогов или трещин, через которые могла бы проникать вода, вызывая коррозию подшипникового узла. Технологический процесс строго контролируется по параметрам формирования ядра, чтобы обеспечить монолитность шва, выдерживающего центробежные нагрузки при отжиме на скоростях до 1600 об/мин, когда динамические усилия на точки сварки достигают значительных величин.

Производство потребительской электроники предъявляет уникальные требования к миниатюризации и термической деликатности процесса, так как свариваемые детали часто имеют толщину менее 0,5 мм и расположены в непосредственной близости от термочувствительных компонентов. Сборка корпусов ноутбуков, планшетов и мобильных устройств осуществляется методом микроточечной сварки, где используются импульсы тока малой мощности (0,5–2 кА) и сверхкороткой длительности (10–50 мс). Такие режимы позволяют локализовать тепловыделение в микроскопической зоне, предотвращая коробление тонколистового алюминия или магниевого сплава и исключая тепловой пробой внутренних изоляционных слоев. В аэрокосмической отрасли, где вес конструкции является определяющим фактором экономии топлива, машины точечной сварки применяются для соединения крупногабаритных алюминиевых панелей фюзеляжей и крыльев. Специфика работы с авиационными алюминиевыми сплавами (серии 2xxx и 7xxx) требует применения сложных профилей нагрева, включая режимы с двойным импульсом: первый импульс низкой мощности разрушает оксидную пленку и нагревает металл, а второй, мощный импульс, формирует ядро. Такой подход минимизирует риск образования горячих трещин и обеспечивает высокую усталостную прочность соединения, критичную для конструкций, испытывающих циклические нагрузки при взлете и посадке.

Требования к оборудованию в разных отраслях:

• Автомобилестроение: Высокая скорость цикла (менее 1 секунды на точку), возможность интеграции в роботизированные линии и работа с многослойными пакетами сталей различной прочности (до 1500 МПа).
• Бытовая техника: Прецизионная стабилизация тока для предотвращения прожогов тонкого металла, наличие систем адаптивного контроля для гарантии 100% герметичности каждого шва.
• Электроника: Использование инверторных источников постоянного тока (DC) с возможностью генерации импульсов длительностью менее 5 мс и усилием сжатия с точностью до 10 Н для работы с микрокомпонентами.
• Авиация и аэрокосмос: Оснащение системами охлаждения электродов повышенной эффективности, возможность программирования многоступенчатых профилей тока для сварки жаропрочных и алюминиевых сплавов без потери механических свойств основного металла.

Настройка и калибровка: почему «автомат» не значит «без участия человека»

Внедрение высокоавтоматизированных производственных линий часто создает иллюзию полной автономности технологических процессов, однако в физике контактного соединения металлов человеческий фактор остается определяющим звеном обеспечения качества. Автоматизация берет на себя исполнение цикла, но стратегическое управление параметрами требует глубокой инженерной компетенции. Ключевой задачей технолога является первичный подбор режима под конкретную партию металла, так как даже в рамках одной марки стали физические свойства могут варьироваться в зависимости от производителя, номера плавки, типа защитного покрытия (цинк, алюминий, полимер) и степени очистки поверхности от консервационных масел. Изменение толщины листа всего на 0,1 мм или наличие остаточной окалины требует пересчета силы тока и времени импульса, поскольку стандартные предустановленные программы не могут учитывать все стохастические изменения входных параметров материала. Без ручной корректировки «под задачу» автоматика будет воспроизводить дефекты с высокой точностью, следуя неверному алгоритму.

Критическим аспектом долгосрочной стабильности процесса является регулярная метрологическая калибровка измерительных цепей оборудования. Датчики сварочного тока (трансформаторы тока) и тензодатчики усилия сжатия подвержены дрейфу характеристик под воздействием сильных электромагнитных полей, вибраций и температурных расширений. Профессиональный регламент эксплуатации предписывает проведение поверки этих сенсоров не реже чем каждые 50 000 рабочих циклов или при каждой смене инструмента. Отклонение показаний датчика тока всего на 3–5% приводит к существенному изменению тепловложения ($I^2R$), что может перевести процесс из зоны оптимального проплавления в зону непровара или сквозного прожога. Аналогично, ошибка в измерении усилия сжатия нарушает баланс между контактным сопротивлением и удержанием расплава, провоцируя выплески металла. Поэтому даже самые современные аппараты точечной сварки, оснащенные цифровыми интерфейсами, требуют периодического вмешательства квалифицированного оператора-наладчика для сверки показаний с эталонными приборами и внесения корректирующих коэффициентов в управляющую программу.

Не менее важным направлением контроля является мониторинг геометрического износа электродов. В процессе работы медные наконечники подвергаются интенсивному термическому и механическому воздействию: они нагреваются до 600–800°C, испытывают давление в несколько килоньютонов и подвергаются микросварке с поверхностью детали. Это приводит к увеличению диаметра рабочей площадки (грибообразованию). Инженерный норматив гласит, что диаметр контактной поверхности не должен превышать 1,5 раза от исходного расчетного значения. Превышение этого порога снижает плотность тока в центре контакта, что ведет к формированию малого сварного ядра недостаточной прочности, несмотря на то, что аппарат выдает номинальный ток. Оператор обязан визуально оценивать состояние электродов и своевременно проводить их правку (фрезеровку) или замену, иначе эффективность всей линии падает. Фиксация всех настроек, результатов калибровок и замен инструмента в журнале сварки является обязательным требованием стандартов качества (ISO/TS 16949), позволяющим проследить историю каждой партии изделий и оперативно выявить причины брака.

Чек-лист еженедельной калибровки аппарата точечной сварки:

• Проверка точности показания сварочного тока с использованием эталонного амперметра: допустимое отклонение не более ±3% от заданного значения.
• Калибровка датчика усилия сжатия электродов с помощью динамометрического стенда: проверка соответствия фактического давления уставкам контроллера в диапазоне от минимального до максимального значения.
• Замер и фиксация диаметра рабочей части электродов: если увеличение превышает 1,5 от номинала, выполнить правку или замену наконечников и сбросить счетчик циклов.
• Верификация временных интервалов цикла (время сжатия, сварки, проковки, паузы) с помощью осциллографа: подтверждение соответствия длительности импульсов программным данным с точностью до 1 мс.

Будущее точечной сварки: адаптивные системы и искусственный интеллект

Вектор развития технологий контактного соединения смещается от жестко запрограммированных циклов к интеллектуальным системам, способным самостоятельно адаптироваться к изменяющимся условиям процесса в реальном времени. Ключевым трендом становится внедрение адаптивных алгоритмов управления, где контроллер анализирует кривую динамического сопротивления не постфактум, а в ходе каждого миллисекундного этапа импульса. Если система фиксирует отклонение фактического сопротивления от эталонной модели (вызванное, например, неравномерным зазором или окислением поверхности), она мгновенно корректирует силу тока или длительность фазы, компенсируя возмущение до момента формирования ядра. Это позволяет нивелировать влияние разброса свойств материала и получать стабильное качество даже на «грязных» или неидеально подготовленных деталях, что ранее было недостижимо.

Параллельно развивается направление использования искусственного интеллекта для неразрушающего контроля качества. Традиционные методы требуют выборочного разрушения образцов, тогда как современные нейросети обучаются на огромных массивах данных с датчиков тока, напряжения, усилия и акустической эмиссии. Алгоритмы машинного обучения выявляют скрытые закономерности в сигналах, позволяя с вероятностью свыше 99% предсказывать диаметр ядра и прочность соединения сразу после завершения цикла, без физического вмешательства в деталь. Такой подход реализует концепцию 100% гарантийного контроля каждой точки в потоке. Дополнительным инструментом оптимизации становятся цифровые двойники производственных процессов: перед запуском новой партии инженеры проводят виртуальное моделирование термодинамических полей и деформаций, подбирая идеальный режим сварки и минимизируя количество пристрелочных образцов.

Несмотря на активное развитие альтернативных методов, таких как лазерная или ультразвуковая сварка, обладающих своими нишевыми преимуществами, классическая технология контакта остается безальтернативным лидером для массового сегмента. Ни один из конкурирующих методов не способен предложить сопоставимое сочетание высокой скорости формирования соединения (менее 0,5 секунды), исключительной надежности в условиях серийного производства и минимальной стоимости владения оборудованием. Способность технологии эволюционировать, интегрируя в себя передовые цифровые решения и сохраняя при этом фундаментальную простоту физической реализации, гарантирует её доминирование в автомобилестроении, авиастроении и производстве бытовой техники на десятилетия вперед.
